۴ راهکار دیتالاگر صنعتی؛ مقایسه زیمنس، هانیول و ABB

دیتالاگر صنعتی یکی از ابزارهای مهم در اتوماسیون صنعتی و پایش فرایندهای تولید است که امکان ثبت، ذخیره‌سازی و بررسی داده‌های عملیاتی را فراهم می‌کند. اطلاعاتی مانند دما، فشار، رطوبت، جریان و ولتاژ با استفاده از این تجهیزات ثبت می‌شوند تا مهندسان بتوانند تغییرات فرایند را تحلیل کنند، عملکرد تجهیزات را ارزیابی کنند و تصمیم‌های دقیق‌تری برای نگهداری و بهینه‌سازی تولید بگیرند.

با توسعه فناوری‌های صنعتی، سیستم‌های ثبت داده نیز از دستگاه‌های ساده به راهکارهای پیشرفته‌تری تبدیل شده‌اند که قابلیت ارتباط شبکه‌ای، نمایش نمودارها، آرشیو اطلاعات و تبادل داده با نرم‌افزارهای صنعتی را دارند. شرکت‌هایی مانند زیمنس (Siemens)، هانیول (Honeywell)، ABB، یوکوگاوا (Yokogawa) و اندرس‌هاوزر (Endress+Hauser) راهکارهای متنوعی برای کاربردهای مختلف ارائه می‌کنند.

در این مقاله از ایران اتوماسیون، چهار راهکار مهم ثبت داده صنعتی را بررسی می‌کنیم تا با قابلیت‌ها، تفاوت‌ها و معیارهای انتخاب آن‌ها آشنا شوید.

دیتالاگر صنعتی چیست و چه کاربردی دارد؟

دیتالاگر صنعتی (Industrial Data Logger) دستگاه یا سامانه‌ای است که داده‌های اندازه‌گیری‌شده را همراه با زمان ثبت آن‌ها ذخیره می‌کند. این داده‌ها ممکن است مستقیماً از حسگرها و تجهیزات اندازه‌گیری دریافت شوند یا از طریق شبکه و سیستم‌های اتوماسیون در اختیار سامانه ثبت داده قرار بگیرند.

مهم‌ترین کاربردهای دیتالاگر صنعتی عبارت‌اند از:

• پایش دما و فشار: ثبت تغییرات متغیرهای فرایندی در مخازن، کوره‌ها و خطوط تولید.
• کنترل کیفیت: بررسی سوابق تولید و شناسایی تغییرات غیرعادی در شرایط فرایند.
• نگهداری و تعمیرات: تحلیل داده‌های عملیاتی برای شناسایی الگوهای خرابی و برنامه‌ریزی سرویس تجهیزات.
• مستندسازی فرایند: نگهداری سوابق اندازه‌گیری برای گزارش‌گیری، بررسی فنی و ردیابی تغییرات.
• تحلیل عملکرد ماشین‌آلات: استفاده از داده‌های ثبت‌شده برای ارزیابی توقف‌ها، تغییرات فرایند و بهره‌وری تجهیزات.

برای مثال، در یک خط تولید که کنترل دمای کوره اهمیت زیادی دارد، دیتالاگر می‌تواند تغییرات دما را در طول یک شیفت ذخیره کند. مهندس با بررسی نمودارها و سوابق ثبت‌شده، زمان بروز نوسان و ارتباط احتمالی آن با کیفیت محصول را ارزیابی می‌کند.

تفاوت دیتالاگر صنعتی با رکوردر بدون کاغذ و سیستم Edge

همه راهکارهای ثبت داده ساختار یکسانی ندارند. انتخاب تجهیزات مناسب به این بستگی دارد که داده‌ها از کجا دریافت می‌شوند و قرار است چگونه ذخیره، نمایش یا تحلیل شوند.

دیتالاگر مستقل: معمولاً داده‌ها را از ورودی‌های اندازه‌گیری دریافت و در حافظه داخلی یا رسانه ذخیره‌سازی ثبت می‌کند. این راهکار برای پایش حسگرها و جمع‌آوری داده در محیط‌های صنعتی کاربرد دارد.

رکوردر بدون کاغذ (Paperless Recorder): علاوه بر ثبت الکترونیکی اطلاعات، معمولاً امکاناتی مانند نمایش مقادیر، رسم نمودار و مدیریت سوابق فرایند را ارائه می‌دهد. این تجهیزات می‌توانند جایگزین رکوردرهای کاغذی قدیمی شوند.

پلتفرم صنعتی Edge: در این معماری، داده‌های ماشین‌آلات و تجهیزات اتوماسیون نزدیک به محل تولید جمع‌آوری و پردازش می‌شوند. این داده‌ها می‌توانند در اختیار نرم‌افزارهای صنعتی و ابزارهای تحلیل قرار بگیرند.

بنابراین، پیش از انتخاب دیتالاگر صنعتی باید مشخص شود که پروژه به ورودی مستقیم حسگر، ثبت و نمایش محلی اطلاعات یا جمع‌آوری داده از تجهیزات موجود در شبکه اتوماسیون نیاز دارد.

۱. زیمنس؛ ثبت داده صنعتی با معماری Industrial Edge

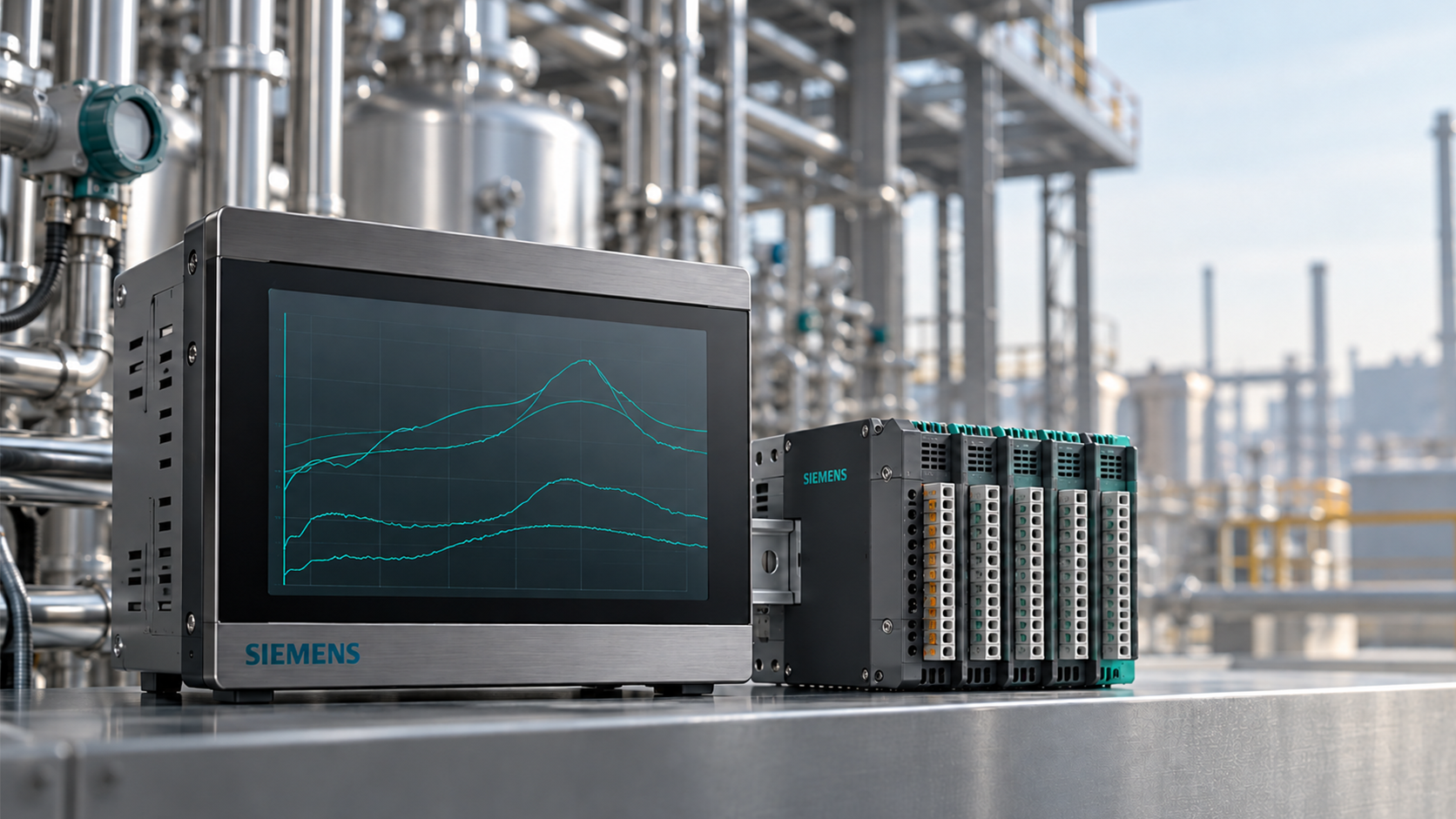

Siemens DataLogger

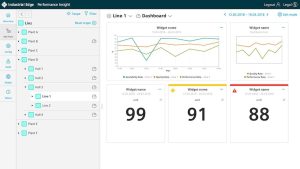

شرکت Siemens در حوزه ثبت و مدیریت داده‌های صنعتی، راهکارهایی مبتنی بر محیط Industrial Edge ارائه می‌کند. یکی از نمونه‌های این رویکرد، Data Service for Industrial Edge است که برای ذخیره‌سازی و ساختاردهی داده‌های ماشین در یک دستگاه Industrial Edge طراحی شده است.

در این معماری، داده‌ها از تجهیزات اتوماسیون و منابع اطلاعاتی سازگار دریافت می‌شوند و در محیط Edge در دسترس برنامه‌های موردنیاز قرار می‌گیرند. به این ترتیب، سازمان می‌تواند از اطلاعات تولید برای پایش وضعیت ماشین‌آلات، تحلیل فرایند و توسعه برنامه‌های صنعتی استفاده کند.

قابلیت‌های راهکار ثبت داده زیمنس

• ذخیره‌سازی و سازمان‌دهی داده‌های ماشین در محیط Industrial Edge
• فراهم‌کردن دسترسی داده برای برنامه‌های سازگار در بستر Edge
• امکان توسعه راهکارهای تحلیل و پایش بر اساس اطلاعات عملیاتی
• استفاده از داده‌های موجود در معماری اتوماسیون برای توسعه کاربردهای صنعتی

باید توجه داشت که Data Service با یک دیتالاگر مستقل دارای ورودی مستقیم ترموکوپل یا RTD تفاوت دارد. برای استفاده از این راهکار، مسیر انتقال داده از PLC، تجهیزات اتوماسیون یا اتصال‌دهنده‌های مربوط باید مشخص شود.

همچنین، ذخیره‌سازی داده به‌تنهایی به معنای وجود هوش مصنوعی یا نگهداری پیش‌بینانه نیست. اجرای چنین قابلیت‌هایی به نرم‌افزار، مدل تحلیلی و طراحی مناسب سیستم وابسته است.

۲. هانیول؛ ثبت پیوسته و بچ با خانواده Trendview

HoneyWell DataLogger

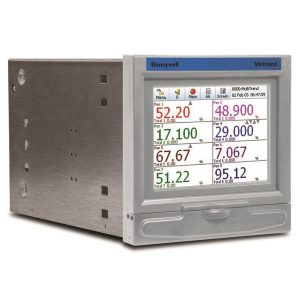

شرکت Honeywell خانواده Trendview را برای ثبت الکترونیکی داده‌های فرایندی ارائه می‌کند. این خانواده شامل محصولات eZtrend، Minitrend، Multitrend و DR Graphic است که با توجه به مدل، امکانات متفاوتی برای ثبت، نمایش و مدیریت اطلاعات دارند.

یکی از ویژگی‌های مهم این خانواده، پشتیبانی از کاربردهای ثبت پیوسته و بچ در مدل‌های مربوط است. در ثبت پیوسته، مقادیر اندازه‌گیری‌شده در طول زمان ذخیره می‌شوند؛ درحالی‌که ثبت بچ به مدیریت سوابق مرتبط با یک چرخه یا دسته تولید کمک می‌کند.

نقش نرم‌افزار TrendManager

نرم‌افزار TrendManager Software Suite برای مدیریت داده‌های ثبت‌شده در راهکارهای سازگار هانیول استفاده می‌شود. قابلیت‌های آن، بسته به نسخه و پیکربندی، می‌تواند شامل موارد زیر باشد:

• مشاهده و بررسی نمودارهای فرایندی
• آرشیو و مدیریت سوابق ثبت‌شده
• پیکربندی رکوردر و انتقال اطلاعات
• دریافت و بررسی داده‌های عملیاتی
• خروجی‌گرفتن از اطلاعات برای استفاده در نرم‌افزارهایی مانند Excel

برای مثال، در یک فرایند حرارتی، مهندس می‌تواند سوابق دما را در طول یک چرخه تولید بررسی کند و آن را با چرخه‌های دیگر مقایسه کند. چنین امکانی در تحلیل انحرافات فرایند و بررسی کیفیت محصول مفید است.

البته قابلیت‌های دقیق ثبت بچ، تعداد کانال‌ها، روش ارتباطی و امکانات نرم‌افزاری باید بر اساس مدل انتخابی بررسی شوند.

۳. ABB؛ رکوردر بدون کاغذ ScreenMaster RVG200

ABB DataLogger

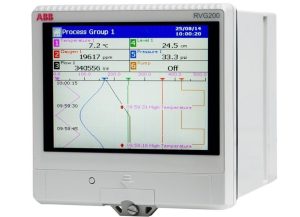

شرکت ABB با محصول ScreenMaster RVG200 راهکاری برای ثبت و نمایش الکترونیکی داده‌های فرایندی ارائه می‌کند. این رکوردر دارای رابط لمسی است و برای پایش متغیرهای اندازه‌گیری‌شده در کاربردهای صنعتی طراحی شده است.

RVG200 امکان ثبت حداکثر ۲۴ سیگنال فرایندی را از طریق ورودی‌های آنالوگ یا ارتباط دیجیتال فراهم می‌کند. همچنین، ارتباطات Ethernet و RS485 و درگاه‌های USB در مشخصات این محصول ذکر شده‌اند.

امکانات ارتباطی و مدیریت سوابق

• نمایش و ثبت اطلاعات فرایندی از طریق رابط لمسی
• ارتباط شبکه‌ای از طریق درگاه‌های پشتیبانی‌شده
• انتقال و جمع‌آوری داده با استفاده از قابلیت‌های شبکه‌ای دستگاه
• پشتیبانی از وب‌سرور و FTP داخلی برای کاربردهای سازگار
• برخورداری از قابلیت‌های امنیت سوابق الکترونیکی در پیکربندی‌های مربوط

این امکانات به اپراتور اجازه می‌دهند اطلاعات ثبت‌شده را مشاهده و در شرایط مناسب به سیستم‌های دیگر منتقل کند. در پروژه‌هایی که سوابق تولید باید قابل‌پیگیری باشند، قابلیت‌های مدیریت دسترسی و حفاظت از داده اهمیت ویژه‌ای دارند.

ABB قابلیت‌های این خانواده را در ارتباط با الزامات FDA 21 CFR Part 11 نیز مطرح می‌کند؛ بااین‌حال، انتخاب دستگاه به‌تنهایی انطباق کل سامانه با این الزامات را تضمین نمی‌کند. تنظیمات، اعتبارسنجی، کنترل دسترسی و روش بهره‌برداری نیز باید بررسی شوند.

۴. یوکوگاوا؛ جمع‌آوری داده ماژولار با SMARTDAC+ GM10

yokogawa DataLogger

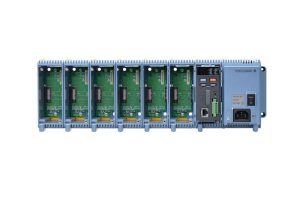

شرکت Yokogawa سامانه SMARTDAC+ GM را با تمرکز بر جمع‌آوری داده ماژولار ارائه می‌کند. یکی از اجزای اصلی این خانواده، ماژول GM10 است که امکان ساخت سامانه ثبت داده متناسب با نیازهای اندازه‌گیری را فراهم می‌کند.

در این معماری، کاربر می‌تواند با توجه به نوع سیگنال و تعداد نقاط اندازه‌گیری، ماژول‌های مناسب را انتخاب کند. پشتیبانی از حافظه داخلی و ذخیره‌سازی روی کارت SD نیز در مستندات این خانواده مطرح شده است.

ویژگی‌های مهم SMARTDAC+ GM10

• پشتیبانی از ورودی‌های مختلف اندازه‌گیری، از جمله ولتاژ DC، ترموکوپل، RTD و ورودی کنتاکت با ماژول‌های مربوط
• امکان توسعه سامانه با افزودن ماژول‌های سازگار
• پیکربندی و پایش از طریق مرورگر در شرایط پشتیبانی‌شده
• پشتیبانی از ارتباط Bluetooth در پیکربندی‌های مربوط
• قابلیت نصب روی ریل DIN، دیوار یا استفاده رومیزی، با توجه به ساختار انتخابی

در برخی پیکربندی‌های توسعه‌یافته SMARTDAC+ GM، ظرفیت سیستم تا ۴۲۰ کانال اندازه‌گیری معرفی شده است. این ظرفیت به سامانه توسعه‌یافته مربوط می‌شود و نباید آن را با تعداد ورودی‌های یک ماژول منفرد یکسان دانست.

مزیت معماری ماژولار این است که سیستم می‌تواند متناسب با تعداد نقاط اندازه‌گیری و نیازهای پروژه طراحی شود. بااین‌حال، نوع ماژول، دقت اندازه‌گیری، نرخ نمونه‌برداری و شرایط محیطی باید پیش از انتخاب بررسی شوند.

مقایسه ۴ راهکار دیتالاگر صنعتی

هر یک از راهکارهای معرفی‌شده، برای نوع مشخصی از پروژه‌ها طراحی شده‌اند. جدول زیر تفاوت رویکرد این چهار برند را خلاصه می‌کند.

این مقایسه به معنی رتبه‌بندی برندها نیست. برای انتخاب مناسب، باید معماری سیستم، نوع سیگنال‌ها، ظرفیت موردنیاز و امکانات ارتباطی هر محصول را در نظر گرفت.

هنگام انتخاب دیتالاگر صنعتی به چه نکاتی توجه کنیم؟

انتخاب دیتالاگر صنعتی باید از نیاز واقعی پروژه آغاز شود. ثبت دمای یک مخزن، اندازه‌گیری سریع تغییرات یک سیگنال و جمع‌آوری داده از چندین ماشین‌آلات، الزامات یکسانی ندارند.

۱. نوع ورودی و دقت اندازه‌گیری

ابتدا مشخص کنید چه سیگنال‌هایی باید ثبت شوند. ترموکوپل، RTD، جریان ۴ تا ۲۰ میلی‌آمپر، ولتاژ، پالس و داده‌های دریافتی از تجهیزات اتوماسیون، هرکدام به ورودی یا روش ارتباطی سازگار نیاز دارند.

علاوه بر نوع ورودی، محدوده اندازه‌گیری، دقت، ایزولاسیون الکتریکی و شرایط محیطی نیز اهمیت دارند. انتخاب نادرست این مشخصات می‌تواند باعث ثبت داده‌های غیرقابل‌اعتماد شود.

۲. نرخ نمونه‌برداری و فاصله ثبت داده

نرخ نمونه‌برداری با فاصله ذخیره‌سازی داده یکسان نیست. ممکن است سیستم اندازه‌گیری را با سرعت بالایی انجام دهد، اما مقادیر را در بازه‌های زمانی طولانی‌تر ذخیره کند.

اگر تغییرات فرایند سریع باشند، انتخاب نرخ نمونه‌برداری نامناسب می‌تواند باعث از دست رفتن اطلاعات مهم شود. بنابراین، هر دو مشخصه باید بر اساس سرعت تغییرات متغیر موردنظر بررسی شوند.

۳. ظرفیت حافظه و مدت نگهداری اطلاعات

تعداد کانال‌ها، فاصله ثبت داده و مدت نگهداری سوابق، حجم ذخیره‌سازی موردنیاز را تعیین می‌کنند. همچنین باید مشخص باشد که در صورت قطع ارتباط شبکه، پرشدن حافظه یا قطع برق چه اتفاقی می‌افتد.

وجود قابلیت ذخیره‌سازی محلی، پشتیبان‌گیری و بازیابی داده می‌تواند در افزایش قابلیت اطمینان سیستم مؤثر باشد.

۴. ارتباط با PLC و نرم‌افزارهای صنعتی

در بسیاری از پروژه‌ها، دیتالاگر باید با PLC، سیستم SCADA، شبکه کارخانه یا نرم‌افزارهای گزارش‌گیری ارتباط برقرار کند.

وجود درگاه Ethernet به‌تنهایی به معنی سازگاری با تمام سیستم‌ها نیست. پروتکل ارتباطی، نقش دستگاه در ارتباط، قالب داده و نیاز به نرم‌افزار یا مجوز اضافی باید بررسی شوند.

۵. امنیت و قابلیت ردیابی سوابق

در صنایع حساس، فقط ثبت اطلاعات اهمیت ندارد؛ باید بتوان مشخص کرد داده‌ها چه زمانی ثبت شده‌اند و چه کسانی به آن‌ها دسترسی داشته‌اند.

مدیریت کاربران، کنترل سطح دسترسی، ثبت رویدادها و حفاظت از سوابق الکترونیکی می‌توانند از معیارهای اصلی انتخاب باشند. در کاربردهای تحت نظارت قانونی نیز اعتبارسنجی کل سامانه ضروری است.

۶. هزینه کل راه‌اندازی و نگهداری

قیمت خرید دستگاه تنها بخشی از هزینه پروژه است. هزینه نرم‌افزار، ماژول‌های ورودی، تجهیزات ارتباطی، مهندسی، نصب، کالیبراسیون، آموزش و نگهداری نیز باید محاسبه شود.

در نتیجه، بهتر است راهکاری انتخاب شود که علاوه بر تأمین نیازهای فعلی، امکان توسعه متناسب با برنامه آینده کارخانه را نیز داشته باشد.

پرسش‌های متداول درباره دیتالاگر صنعتی

دیتالاگر صنعتی چه تفاوتی با PLC دارد؟

PLC یا کنترل‌کننده منطقی برنامه‌پذیر، عمدتاً برای اجرای منطق کنترلی و مدیریت عملکرد ماشین‌آلات استفاده می‌شود؛ درحالی‌که وظیفه اصلی دیتالاگر، جمع‌آوری و نگهداری سوابق اندازه‌گیری است. بعضی PLCها قابلیت ثبت داده دارند، اما ظرفیت ذخیره‌سازی و امکانات آرشیو آن‌ها باید متناسب با نیاز پروژه بررسی شود.

آیا دیتالاگر صنعتی بدون اینترنت کار می‌کند؟

بله، بسیاری از دیتالاگرها و رکوردرهای صنعتی می‌توانند داده‌ها را به‌صورت محلی ذخیره کنند و برای ثبت اطلاعات به اینترنت نیاز ندارند. البته دسترسی از راه دور، انتقال اطلاعات به سرور و برخی قابلیت‌های نرم‌افزاری ممکن است به شبکه یا اتصال اینترنت وابسته باشند.

آیا دیتالاگر صنعتی قابلیت هوش مصنوعی دارد؟

ثبت داده و اتصال شبکه به‌تنهایی به معنی برخورداری از هوش مصنوعی نیست. داده‌های ثبت‌شده می‌توانند در اختیار نرم‌افزارهای تحلیلی یا مدل‌های هوش مصنوعی قرار بگیرند؛ اما اجرای این قابلیت‌ها به نرم‌افزار، زیرساخت پردازشی و طراحی سیستم بستگی دارد.

بهترین برند دیتالاگر صنعتی کدام است؟

پاسخ ثابتی برای همه پروژه‌ها وجود ندارد. زیمنس برای معماری‌های مبتنی بر Industrial Edge، هانیول برای راهکارهای ثبت فرایند و مدیریت سوابق، ABB برای رکوردرهای بدون کاغذ و یوکوگاوا برای جمع‌آوری داده ماژولار گزینه‌های قابل‌بررسی هستند. انتخاب نهایی باید بر اساس مشخصات فنی، سازگاری و هزینه کل انجام شود.

آیا رکوردر بدون کاغذ برای ثبت داده بچ مناسب است؟

بله، به شرط آنکه مدل انتخابی از ثبت بچ پشتیبانی کند. پیش از خرید باید امکانات شناسایی بچ، تفکیک سوابق، گزارش‌گیری، آرشیو و انتقال داده در دستگاه و نرم‌افزار مربوط بررسی شوند.

جمع‌بندی

دیتالاگر صنعتی یکی از ابزارهای مهم برای ثبت، نگهداری و تحلیل اطلاعات در کارخانه‌ها و فرایندهای صنعتی است. انتخاب راهکار مناسب می‌تواند به افزایش قابلیت ردیابی داده‌ها، بررسی تغییرات فرایند و تصمیم‌گیری بهتر در حوزه نگهداری و کنترل کیفیت کمک کند.

در این مقاله، چهار رویکرد از زیمنس، هانیول، ABB و یوکوگاوا بررسی شد. تفاوت اصلی آن‌ها در معماری ثبت داده، امکانات نرم‌افزاری، روش ارتباطی و قابلیت توسعه سیستم است. به همین دلیل، انتخاب نهایی نباید صرفاً بر اساس نام برند انجام شود.

پیش از خرید، نوع سیگنال‌ها، تعداد کانال‌ها، نرخ نمونه‌برداری، ظرفیت ذخیره‌سازی، الزامات امنیتی و سازگاری با تجهیزات موجود را مشخص کنید. یک دیتالاگر صنعتی مناسب، سامانه‌ای است که داده‌های دقیق و قابل‌استفاده را متناسب با نیاز واقعی فرایند در اختیار مهندسان قرار دهد.

برای آشنایی بیشتر با فناوری‌های مرتبط، می‌توانید سایر مقالات ایران اتوماسیون در زمینه PLC، سیستم‌های SCADA، ابزار دقیق و پایش صنعتی را نیز مطالعه کنید.
