ساختار و اجزا پنل های خورشیدی چگونه است؟
پنل های خورشیدی قلب تپنده‌ی بسیاری از سیستم‌های انرژی تجدیدپذیر هستند. اما آنچه اغلب مردم به‌عنوان یک سطح شیشه‌ای سیاه یا آبی می‌بینند، در واقع مجموعه‌ای پیچیده از اجزا و لایه‌هاست که هر یک نقشی حیاتی در تبدیل نور خورشید به انرژی الکتریکی ایفا می‌کنند. شناخت ساختار پنل های خورشیدی نه‌تنها برای مهندسان و فعالان حوزه انرژی، بلکه برای خریداران و کاربران نهایی نیز اهمیت دارد؛ زیرا کیفیت هر بخش بر بازدهی، طول عمر و هزینه‌های نگهداری تأثیر مستقیم می‌گذارد.
در این مقاله، به‌صورت جامع به ساختار درونی سلول های خورشیدی، لایه‌های حفاظتی و مکانیکی پنل ها و نقش هماهنگی این اجزا در عملکرد کلی سیستم خواهیم پرداخت.
ساختار درونی و عملکرد سلول پنل های خورشیدی
سلول خورشیدی واحد پایه‌ای است که نور را به برق تبدیل می‌کند. یعنی بر پایه اثر تابش نور‌خورشید بر ماده‌ای نیمه‌هادی، جریان الکتریکی تولید میشود، که به این فرآیند اثر فوتوولتائیک گفته میشود.
نقش نیمه‌هادی در ساخت پنل های خورشیدی
در قلب پنل های خورشیدی، یک ماده‌ی نیمه‌هادی قرار دارد. نیمه‌هادی‌ها موادی هستند که خاصیت رسانایی‌شان چیزی بین رساناهای کامل مثل مس و عایق‌هایی مثل شیشه است. همین ویژگی منحصر‌به فرد باعث میشود بتوان با تغییر شرایط (مثلاً افزودن ناخالصی یا تاباندن نور) رفتار الکترون‌های آنها را کنترل کرد. این قابلیت دقیقاً همان چیزی است که سلول خورشیدی برای تبدیل نور به برق به آن نیاز دارد.
سیلیکون؛ پر‌کاربرد‌ترین نیمه‌هادی در جهان پنل های خورشیدی
در میان تمام نیمه‌هادی‌ها، سیلیکون (Silicon) جایگاه ویژه‌ای دارد. این ماده نه تنها دومین عنصر فراوان در پوسته‌ی زمین است، بلکه ویژگی‌هایی فیزیکی و شیمیایی این ماده آن را برای فناوری فتوولتائیک ایده‌آل می‌سازد.
سیلیکون به وفور در شن و ماسه یافت میشود و استخراج آن نسبتاً ارزان تمام میشود، موضوعی که هزینه تولید پنل های خورشیدی را به طور چشمگیری کاهش داده است. از سوی دیگر، این ماده به دلیل پایداری شیمیایی بالا، در برابر تغییرات محیطی بسیار مقاوم است و سلول‌های ساخته شده از آن معمولاً بیش از ۲۵ سال عملکرد مطلوب خود را در پنل های خورشیدی حفظ می‌کنند.
سیلیکون دارای «باندگپ» حدود ۱.۱ الکترون‌ولت است؛ عددی که دقیقاً در محدوده‌ی جذب بخش بزرگی از طیف نور خورشید قرار دارد و امکان تبدیل حداکثری انرژی تابشی به انرژی الکتریکی را فراهم می‌سازد. ساختار بلوری منظم سیلیکون نیز نقش کلیدی ایفا می‌کند، چرا که هر اتم با چهار همسایه‌ی خود پیوند کووالانسی برقرار می‌کند و این نظم شبکه‌ای شرایطی فراهم می‌آورد که الکترون‌ها در زمان تابش نور بتوانند به راحتی از پیوندها جدا شوند و جریان الکتریکی ایجاد کنند.
مکانیسم آزاد شدن الکترون‌ها
وقتی فوتون های خورشید به سطح سیلیکون برخورد می‌کنند، اگر انرژی آنها برابر یا بیشتر از باندگپ باشد، یک الکترون از پیوند خود جدا میشود و جفتی از «الکترون–حفره» شکل می‌گیرد. این جفت همان بذر تولید برق است. البته برای اینکه این بارها به سرعت از بین نروند و دوباره ترکیب نشوند، باید یک میدان الکتریکی داخلی درون سلول پنل های خورشیدی ایجاد شود. اینجاست که مرحله‌ی مهم بعدی یعنی ناخالص‌سازی یا دوپینگ (Doping) وارد عمل میشود.
ناخالص‌سازی (Doping)
سیلیکون خالص به تنهایی توانایی ایجاد جریان پایدار را ندارد، چون الکترون‌ها و حفره‌ها به‌سرعت دوباره ترکیب می‌شوند. برای حل این مشکل از فرآیندی به نام دوپینگ (Doping) استفاده میشود. در این روش، به شبکه‌ی بلوری سیلیکون مقدار کمی از عناصر دیگر اضافه می‌کنند تا ویژگی‌های الکتریکی آن تغییر کند. اگر به سیلیکون بور اضافه شود، لایه‌ای به نام p-type شکل می‌گیرد که در آن کمبود الکترون وجود دارد و حفره‌های مثبت ایجاد میشود.
افزودن فسفر یک لایه‌ی n-type می‌سازد که به دلیل داشتن الکترون اضافی خاصیت رسانایی بیشتری دارد. زمانی که این دو لایه در پنل های خورشیدی کنار هم قرار می‌گیرند، مرزی به نام پیوند p–n به وجود می‌آید. این مرز یک میدان الکتریکی داخلی ایجاد می‌کند که مانند یک سد عمل کرده و مانع بازگشت الکترون‌ها به حفره‌ها میشود. همین میدان است که مسیر حرکت بارها را جهت‌دهی کرده و اساس کار سلول خورشیدی را شکل می‌دهد.
پیوند (PN Junction)
پیوند p–n قلب عملکرد سلول خورشیدی است و نقش اصلی در تولید جریان برق را ایفا می‌کند. وقتی نور خورشید به سطح پنل های خورشیدی تابیده میشود، انرژی فوتون‌ها الکترون‌ها را تحریک کرده و آنها را از پیوند خود آزاد می‌کند، در حالی که حفره‌ها در جای خود باقی می‌مانند. میدان الکتریکی موجود در پیوند p–n این الکترون‌های آزاد را در جهت مشخص هدایت می‌کند و مانع بازگشت آنها به حفره‌ها میشود.
این هدایت هدفمند الکترون‌ها باعث شکل‌گیری جریان الکتریکی مستقیم (DC) میشود که سپس می‌تواند برای مصرف یا تبدیل به جریان متناوب مورد استفاده قرار گیرد. بدون پیوند p–n، سلول‌های خورشیدی قادر به تولید برق موثر نخواهند بود.
لایه ضدانعکاس (Anti-reflective Coating)
سطح سیلیکون در سلول های خورشیدی به‌طور طبیعی حدود ۳۰٪ از نور تابشی را بازتاب می‌دهد، که باعث کاهش راندمان پنل های خورشیدی میشود. برای کاهش این اتلاف، سلول‌ها با لایه ضدانعکاس (Anti-reflective Coating) پوشانده می‌شوند.
مواد رایج این لایه شامل سیلیکون نیترید و اکسید تیتانیوم هستند که با تغییر ضریب شکست نور، میزان جذب فوتون‌ها را افزایش می‌دهند. مطالعات نشان می‌دهد استفاده از این پوشش می‌تواند بازدهی سلول را تا ۱۰٪ بهبود دهد. علاوه بر افزایش جذب نور، لایه ضدانعکاس از پنل ها در برابر رطوبت و آسیب‌های سطحی نیز محافظت می‌کند.

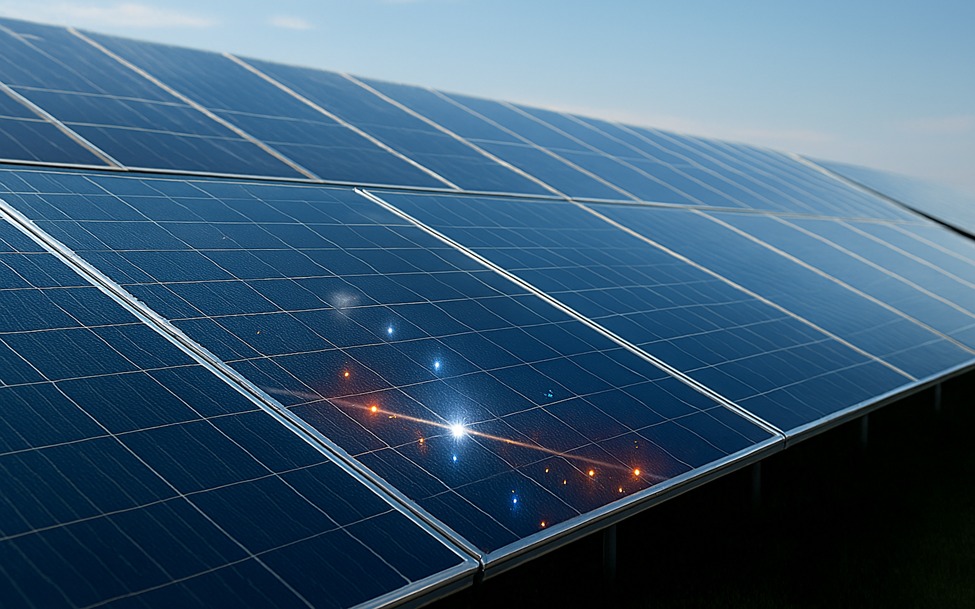

تماس‌های فلزی (Front & Back Contacts)
برای هدایت جریان تولید شده در سلول، از تماس‌های فلزی جلویی و پشتی (Front & Back Contacts) استفاده میشود. در جلوی سلول، خطوط نازک نقره‌ای یا مسی به‌عنوان جمع‌کننده جریان قرار دارند، در حالی که پشت سلول یک لایه گسترده فلزی، معمولاً آلومینیوم، مسیر بازگشت جریان را فراهم می‌کند.
طراحی این شبکه باید به‌گونه‌ای باشد که حداکثر رسانایی ایجاد کند و هم‌زمان جلوی عبور نور به سلول را نگیرد. تحقیقات نشان می‌دهند که بهینه‌سازی هندسه و جنس تماس‌ها می‌تواند تا چند درصد بازدهی کل پنل های خورشیدی را افزایش دهد.

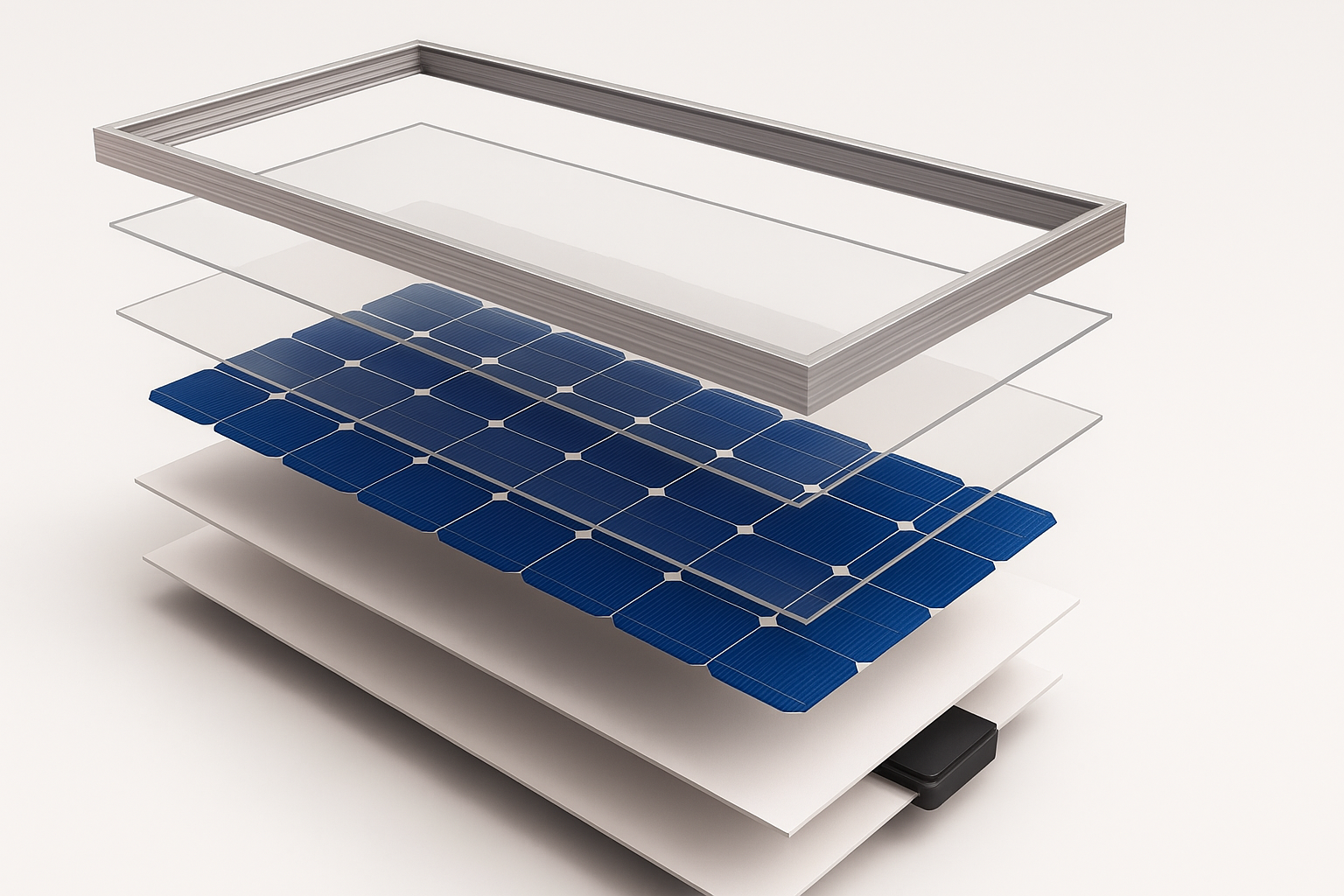

اجزای بیرونی و حفاظتی پنل های خورشیدی
۱. شیشه جلویی (Front Glass)
لایه بیرونی پنل ها از شیشه سخت‌شده (Tempered Glass) با ضخامت ۳–۴ میلی‌متر ساخته میشود و مقاومت بالایی در برابر ضربه، فشار و تغییرات دما دارد. شیشه‌های Low-Iron درصد آهن کمتری دارند و نور بیشتری عبور می‌دهند. پوشش‌های ضدانعکاس (Anti-reflective Coating) مانند سیلیکون نیترید یا اکسید تیتانیوم روی شیشه اعمال می‌شوند تا خواص نوری بهینه حفظ شود.
۲. لایه EVA (Ethylene Vinyl Acetate)
لایه EVA یک پلیمر شفاف و انعطاف‌پذیر است که از ترکیب اتیلن و وینیل استات ساخته میشود و ضخامت آن حدود ۰.۴–۰.۵ میلی‌متر است. این لایه سلول‌ها را بین شیشه و بکشیت ثابت نگه می‌دارد و از نفوذ رطوبت و گردوغبار جلوگیری می‌کند. کیفیت شیمیایی EVA و شفافیت آن در حفظ ساختار و یکپارچگی پنل های خورشیدی اهمیت دارد.
۳. بکشیت (Back-sheet)
بکشیت از پلیمرهای مهندسی‌شده مانند PET یا PVF ساخته شده و ضخامت معمول آن ۰.۳–۰.۵ میلی‌متر است. این لایه عایق الکتریکی و حفاظتی محسوب میشود و از تماس مستقیم رطوبت یا گردوغبار با سلول‌ها جلوگیری می‌کند. رنگ روشن آن نیز به حفظ شرایط فیزیکی سلول‌ها کمک می‌کند.
۴. قاب آلومینیومی (Aluminum Frame)
قاب پنل های خورشیدی از آلومینیوم اکسترود شده مقاوم در برابر خوردگی تولید میشود. این قاب استحکام مکانیکی پنل ها را تامین می‌کند و طراحی آن امکان نصب راحت روی سازه‌ها و تهویه مناسب را فراهم می‌آورد. وزن کم و مقاومت بالای قاب باعث میشود ساختار پنل ها پایدار و مستحکم باقی بماند.
۵. جعبه اتصال (Junction Box)
جعبه اتصال از پلاستیک مهندسی‌شده مقاوم به حرارت و UV ساخته شده و جریان الکتریکی سلول‌ها را به بیرون منتقل می‌کند. این جعبه با آب‌بندی و انتخاب مواد مناسب، شرایط محیطی پنل های خورشیدی را پایدار نگه می‌دارد و از آسیب مکانیکی یا نفوذ رطوبت جلوگیری می‌کند.
انواع پنل های خورشیدی و ویژگی‌های هرکدام
پنل های خورشیدی در انواع مختلف تولید می‌شوند تا نیازهای متفاوت انرژی خورشیدی را پاسخ دهند. تفاوت اصلی این پنل ها در جنس سلول‌ها، فرآیند ساخت و ساختار بلوری سیلیکون یا مواد نیمه‌هادی دیگر است. انتخاب نوع پنل ها بر اساس فضای موجود، بودجه، و نیاز به توان خروجی صورت می‌گیرد. در ادامه، سه دسته اصلی پنل های خورشیدی و ویژگی‌های ساختاری آنها و مواد تشکیل‌دهنده هر کدام بررسی میشود.
۱. پنل های مونوکریستالی (Monocrystalline)
پنل های مونوکریستالی از سیلیکون تک بلور ساخته می‌شوند. در فرآیند تولید، سیلیکون مذاب در قالب‌های خاص ریخته میشود تا بلور های یکنواخت و منظم شکل بگیرند. این ساختار منسجم باعث تراکم بالای اتم‌ها و ویژگی های الکترونیکی بهتر میشود.
سطح پنل های خورشیدی معمولاً مشکی‌رنگ است و لبه‌ها گرد یا مربعی شکل دارند. مونوکریستال به دلیل ساختار یکپارچه، در فضاهای محدود و پروژه‌هایی که نیاز به سلول های خورشیدی با تراکم انرژی بالاتر دارند، استفاده میشود.
۲. پنل های پلی‌کریستالی (Polycrystalline)
پنل های پلی‌کریستالی از ذوب سیلیکون خالص و ریختن آن در قالب‌های مربعی شکل تولید می‌شوند. این فرآیند منجر به تشکیل چندین بلور کوچک در یک ساختار پنل خورشیدی میشود که از نظر الکترونیکی یکنواخت نیست.
سطح پنل ها معمولاً آبی‌رنگ و کمی دانه‌دار به نظر می‌رسد. تولید این پنل ها ساده‌تر و ارزان‌تر از مونوکریستال است و برای پروژه های بزرگ که هزینه پایین‌تر اهمیت دارد، گزینه مناسبی محسوب می‌شوند.
۳. پنل های فیلم نازک (Thin-Film)
پنل های فیلم نازک از لایه‌های بسیار نازک مواد نیمه‌هادی مانند کادمیوم تلورید (CdTe)، سیلیکون آمورف یا CIGS تشکیل می‌شوند. این لایه ها به صورت پیوسته روی سطوحی مانند شیشه، فلز یا پلاستیک قرار می‌گیرند.
وزن سبک و انعطاف‌پذیری این پنل ها امکان نصب روی سطوح منحنی یا متحرک را فراهم می‌کند. ضخامت نازک لایه ها بین ۱ تا ۵ میکرون است و فرآیند تولید آنها نسبتاً سریع و اقتصادی است.
تأثیر شرایط محیطی بر عملکرد پنل های خورشیدی
عملکرد پنل های خورشیدی تحت تأثیر شرایط محیطی قرار دارد. در مناطق گرمسیر، افزایش دما می‌تواند باعث کاهش بازدهی پنل ها شود. برای مثال، با افزایش هر درجه سانتی‌گراد دما بالاتر از ۲۵ درجه، بازدهی پنل‌ها بین ۰.۳ تا ۰.۵ درصد کاهش مییابد.
در مقابل، در مناطق سردتر، پنل ها می‌توانند بازدهی بالاتری داشته باشند. در دما های پایین‌تر، مقاومت داخلی کاهش یافته و ولتاژ خروجی افزایش مییابد که منجر به تولید برق بیشتر میشود.
عوامل دیگری مانند رطوبت، باد و بارش نیز بر عملکرد پنل ها تأثیر می‌گذارند. رطوبت بالا می‌تواند باعث کاهش عملکرد پنل ها، به‌ویژه در مناطق مرطوب و استوایی شود. از سوی دیگر، باد می‌تواند پنل های خورشیدی را خنک کرده و کارایی آنها را افزایش دهد، اما سرعت بالای باد ممکن است به ساختار پنل ها آسیب برساند. بارش باران نیز می‌تواند به تمیز شدن سطح پنل ها کمک کرده و از کاهش عملکرد ناشی از گردوغبار جلوگیری کند.
در نهایت، طراحی مناسب سیستم های خورشیدی با در نظر گرفتن شرایط محیطی می‌تواند به بهینه‌سازی عملکرد و افزایش طول عمر پنل ها کمک کند.
استاندارد های بین‌المللی کیفیت پنل های خورشیدی
برای تضمین کیفیت، ایمنی و تطابق پنل های خورشیدی با شرایط محیطی واقعی، استانداردها و آزمایش‌های بین‌المللی ضروری‌اند. سازمان بین‌المللی IEC (International Electrotechnical Commission) یکی از مراجع اصلی تنظیم این استانداردها است.
مهم‌ترین استانداردهای IEC
IEC 61215 برای پنل های سیلیکونی کریستالی: این استاندارد طراحی، آزمایش‌های تابش UV، دما و فشار مکانیکی (برف، باد) را بررسی می‌کند تا عمر مفید پنل در شرایط باز باشد.
IEC 61646 مخصوص پنل های فیلم نازک (thin-film): آزمایش‌هایی برای رفتار در برابر تجزیه به دلیل پرتو و دما دارد.
IEC 61730 استاندارد ایمنی: شامل بخش‌های ساختاری پنل، مقاومت الکتریکی، خطرهای آتش‌سوزی و حفاظت فرد در برابر شوک الکتریکی است.

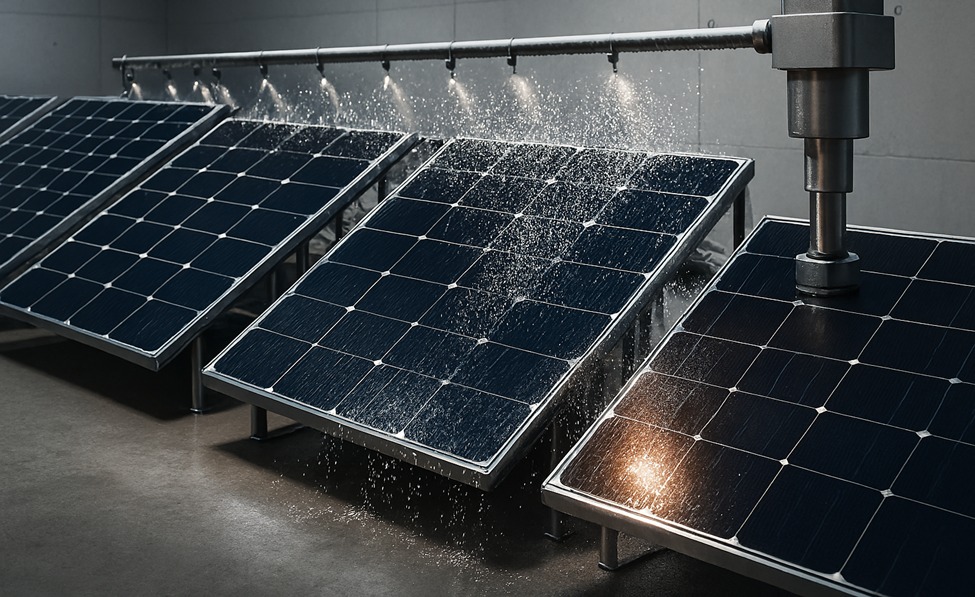

تست‌های تکمیلی و آزمایشات محیطی
IEC 61701: تست مقاومت مه نمک (salt mist) برای پنل هایی که در مناطق ساحلی یا رطوبت بالا نصب می‌شوند.
IEC 62716: آزمایش خوردگی آمونیاکی مناسب مزارع یا مکان‌هایی که آمونیاک در هوا وجود دارد.
IEC 60068: آزمایشات محیطی کلان، شامل بررسی پایداری در برابر دمای بالا/پایین و لرزش و گرد و غبار.
اهمیت استانداردها و گواهی‌ها
داشتن این گواهی‌ها (مثلاً استانداردهای IEC یا تأییدیه‌های معتبر مثل VDE) به مصرف‌کننده اطمینان می‌دهد که پنل مورد نظر تحت تست‌های دقیق در شرایط سخت قرار گرفته است؛ نه فقط تست عملکرد ساده در شرایط آزمایشگاهی.
نکات مهم برای خریداران پنل های خورشیدی
در انتخاب پنل خورشیدی، توجه به چند نکته کلیدی می‌تواند از بروز مشکلات آینده جلوگیری کند. نخست، بررسی گارانتی معتبر اهمیت بالایی دارد؛ چراکه برند های معتبر معمولاً ضمانت‌نامه طولانی مدت برای راندمان و عملکرد ارائه می‌دهند. دوم، انتخاب برند شناخته شده نه تنها کیفیت ساخت را تضمین می‌کند، بلکه خدمات پس از فروش و پشتیبانی فنی را نیز در دسترس قرار می‌دهد. در نهایت، مطالعه دقیق دیتاشیت پنل ها ضروری است؛ زیرا اطلاعاتی مانند توان نامی، راندمان، شرایط تست و محدوده دمایی را شفاف بیان می‌کند. رعایت این موارد به خریداران کمک می‌کند انتخابی بهینه و پایدار داشته باشند.
جمع بندی؛ چرا شناخت ساختار پنل های خورشیدی مهم است؟
پنل های خورشیدی مجموعه‌ای از فناوری‌های پیشرفته‌اند که با هماهنگی دقیق اجزای داخلی و خارجی، نور خورشید را به انرژی قابل استفاده تبدیل می‌کنند. آشنایی با ساختار سلول‌ها، مواد نیمه‌هادی، لایه‌های محافظتی و انواع پنل ها برای انتخاب و نگهداری بهینه ضروری است.
رعایت استاندارد های بین‌المللی و تست‌های کیفیت، عملکرد پایدار و ایمن این فناوری را تضمین می‌کند. در نهایت، انتخاب آگاهانه و متناسب با نیاز و شرایط محیطی، کلید بهره‌برداری هوشمندانه از انرژی خورشیدی است.
